株式会社アイゼン（EISEN）

FCシリーズ

最小呼び寸法20mmからはじまる0.01mmトビのピンゲージセット

製品説明
FCシリーズ
	精度・仕様
	呼び寸法（mm）	長さ（mm）	許容差	真円度	直径不同
	20.00～30.00	50.00	±2μm	1.6μm	1.6μm
	30.01～50.00	50.00	±3μm	2.4μm	2.4μm
	タップ穴の寸法はM10×1.5 深さ12mmです

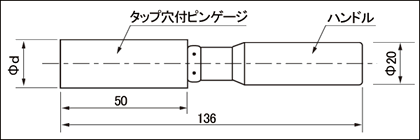

	形状
	ハンドルは別売りです

品番	トビ寸法	セット内容・呼び寸法（mm）	セット本数
FC-20A	0.01mm	20.00 20.01… 20.49 20.50	51
FC-20B	0.01mm	20.50 20.51… 20.99 21.00	51
FC-21A	0.01mm	21.00 21.01… 21.49 21.50	51
FC-21B	0.01mm	21.50 21.51… 21.99 22.00	51
FC-22A	0.01mm	22.00 22.01… 22.49 22.50	51
FC-22B	0.01mm	22.50 22.51… 22.99 23.00	51
FC-23A	0.01mm	23.00 23.01… 23.49 23.50	51
FC-23B	0.01mm	23.50 23.51… 23.99 24.00	51
FC-24A	0.01mm	24.00 24.01… 24.49 24.50	51
FC-24B	0.01mm	24.50 24.51… 24.99 25.00	51
FC-25A	0.01mm	25.00 25.01… 25.49 25.50	51
FC-25B	0.01mm	25.50 25.51… 25.99 26.00	51
FC-26A	0.01mm	26.00 26.01… 26.49 26.50	51
FC-26B	0.01mm	26.50 26.51… 26.99 27.00	51
FC-27A	0.01mm	27.00 27.01… 27.49 27.50	51
FC-27B	0.01mm	27.50 27.51… 27.99 28.00	51
FC-28A	0.01mm	28.00 28.01… 28.49 28.50	51
FC-28B	0.01mm	28.50 28.51… 28.99 29.00	51
FC-29A	0.01mm	29.00 29.01… 29.49 29.50	51
FC-29B	0.01mm	29.50 29.51… 29.99 30.00	51
FC-30A	0.01mm	30.00 30.01… 30.49 30.50	51
FC-30B	0.01mm	30.50 30.51… 30.99 31.00	51
FC-31A	0.01mm	31.00 31.01… 31.49 31.50	51
FC-31B	0.01mm	31.50 31.51… 31.99 32.00	51
FC-32A	0.01mm	32.00 32.01… 32.49 32.50	51
FC-32B	0.01mm	32.50 32.51… 32.99 33.00	51

バラの販売もいたします。また特殊寸法も製作いたします。26本・25本（2台）1セットとしてお届けします。等級の設定はありません。

※ 仕様及び外観は改善のため予告なく変更することがあります
