株式会社アイゼン（EISEN）

ピンゲージ

ETシリーズ

超精密タイプのピンゲージセット

製品説明
ETシリーズはミクロン単位の高精度な測定を可能にするために±0.3μm公差のピンゲージを0.1mmトビに設定された基準寸法にマイナス側3μmからプラス側10μmまで1μmトビに、14本を標準セットにしました。ユーザのニーズに合わせた特殊寸法や特殊組み合わせのセットも製作いたします。
ETシリーズ
ETシリーズ
精度・仕様
呼び寸法（mm） 長さ（mm） 許容差 真円度 直径不同
0.297～1.496 30.00 ±0.3μm 0.3μm 0.3μm
1.497～10.010 40.00 ±0.3μm 0.3μm 0.3μm

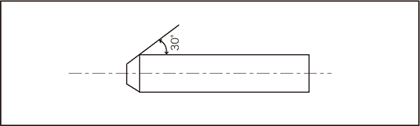

EM-00(-)挿入し易いように片側の端面に30°の面取りをしております。
品番 トビ寸法 セット内容・呼び寸法（mm） セット本数

ET-03

 0.001mm 0.297 0.298… 0.309 0.310 14

ET-04

 0.001mm 0.397 0.398… 0.409 0.410 14

ET-05

 0.001mm 0.497 0.498… 0.509 0.510 14

ET-06

 0.001mm 0.597 0.598… 0.609 0.610 14

ET-07

 0.001mm 0.697 0.698… 0.709 0.710 14

ET-08

 0.001mm 0.797 0.798… 0.809 0.810 14

ET-09

 0.001mm 0.897 0.898… 0.909 0.910 14

ET-10

 0.001mm 0.997 0.998… 1.009 1.010 14

ET-11

 0.001mm 1.097 1.098… 1.109 1.110 14

ET-12

 0.001mm 1.197 1.198… 1.209 1.210 14

ET-13

 0.001mm 1.297 1.298… 1.309 1.310 14

ET-14

 0.001mm 1.397 1.398… 1.409 1.410 14

ET-15

 0.001mm 1.497 1.498… 1.509 1.510 14

ET-16

 0.001mm 1.597 1.598… 1.609 1.610 14

ET-17

 0.001mm 1.697 1.698… 1.709 1.710 14

ET-18

 0.001mm 1.797 1.798… 1.809 1.810 14

ET-19

 0.001mm 1.897 1.898… 1.909 1.910 14

ET-20

 0.001mm 1.997 1.998… 2.009 2.010 14

ET-21

 0.001mm 2.097 2.098… 2.109 2.110 14

ET-22

 0.001mm 2.197 2.198… 2.209 2.210 14

ET-23

 0.001mm 2.297 2.298… 2.309 2.310 14

ET-24

 0.001mm 2.397 2.398… 2.409 2.410 14

ET-25

 0.001mm 2.497 2.498… 2.509 2.510 14

ET-26

 0.001mm 2.597 2.598… 2.609 2.610 14

ET-27

 0.001mm 2.697 2.698… 2.709 2.710 14

ET-28

 0.001mm 2.797 2.798… 2.809 2.810 14

ET-29

 0.001mm 2.897 2.898… 2.909 2.910 14

ET-30

 0.001mm 2.997 2.998… 3.009 3.010 14

ET-31

 0.001mm 3.097 3.098… 3.109 3.110 14

ET-32

 0.001mm 3.197 3.198… 3.209 3.210 14

ET-33

 0.001mm 3.297 3.298… 3.309 3.310 14

ET-34

 0.001mm 3.397 3.398… 3.409 3.410 14

ET-35

 0.001mm 3.497 3.498… 3.509 3.510 14

ET-36

 0.001mm 3.597 3.598… 3.609 3.610 14

ET-37

 0.001mm 3.697 3.698… 3.709 3.710 14

ET-38

 0.001mm 3.797 3.798… 3.809 3.810 14

ET-39

 0.001mm 3.897 3.898… 3.909 3.910 14

ET-40

 0.001mm 3.997 3.998… 4.009 4.010 14

ET-41

 0.001mm 4.097 4.098… 4.109 4.110 14

ET-42

 0.001mm 4.197 4.198… 4.209 4.210 14

ET-43

 0.001mm 4.297 4.298… 4.309 4.310 14

ET-44

 0.001mm 4.397 4.398… 4.409 4.410 14

ET-45

 0.001mm 4.497 4.498… 4.509 4.510 14

ET-46

 0.001mm 4.597 4.598… 4.609 4.610 14

ET-47

 0.001mm 4.697 4.698… 4.709 4.710 14

ET-48

 0.001mm 4.797 4.798… 4.809 4.810 14

ET-49

 0.001mm 4.897 4.898… 4.909 4.910 14

ET-50

 0.001mm 4.997 4.998… 5.009 5.010 14

ET-51

 0.001mm 5.097 5.098… 5.109 5.110 14

ET-52

 0.001mm 5.197 5.198… 5.209 5.210 14

ET-53

 0.001mm 5.297 5.298… 5.309 5.310 14

ET-54

 0.001mm 5.397 5.398… 5.409 5.410 14

ET-55

 0.001mm 5.497 5.498… 5.509 5.510 14

ET-56

 0.001mm 5.597 5.598… 5.609 5.610 14

ET-57

 0.001mm 5.697 5.698… 5.709 5.710 14

ET-58

 0.001mm 5.797 5.798… 5.809 5.810 14

ET-59

 0.001mm 5.897 5.898… 5.909 5.910 14

ET-60

 0.001mm 5.997 5.998… 6.009 6.010 14

ET-61

 0.001mm 6.097 6.098… 6.109 6.110 14

ET-62

 0.001mm 6.197 6.198… 6.209 6.210 14

ET-63

 0.001mm 6.297 6.298… 6.309 6.310 14

ET-64

 0.001mm 6.397 6.398… 6.409 6.410 14

ET-65

 0.001mm 6.497 6.498… 6.509 6.510 14

ET-66

 0.001mm 6.597 6.598… 6.609 6.610 14

ET-67

 0.001mm 6.697 6.698… 6.709 6.710 14

ET-68

 0.001mm 6.797 6.798… 6.809 6.810 14

ET-69

 0.001mm 6.897 6.898… 6.909 6.910 14

ET-70

 0.001mm 6.997 6.998… 7.009 7.010 14

ET-71

 0.001mm 7.097 7.098… 7.109 7.110 14

ET-72

 0.001mm 7.197 7.198… 7.209 7.210 14

ET-73

 0.001mm 7.297 7.298… 7.309 7.310 14

ET-74

 0.001mm 7.397 7.398… 7.409 7.410 14

ET-75

 0.001mm 7.497 7.498… 7.509 7.510 14

ET-76

 0.001mm 7.597 7.598… 7.609 7.610 14

ET-77

 0.001mm 7.697 7.698… 7.709 7.710 14

ET-78

 0.001mm 7.797 7.798… 7.809 7.810 14

ET-79

 0.001mm 7.897 7.898… 7.909 7.910 14

ET-80

 0.001mm 7.997 7.998… 8.009 8.010 14

ET-81

 0.001mm 8.097 8.098… 8.109 8.110 14

ET-82

 0.001mm 8.197 8.198… 8.209 8.210 14

ET-83

 0.001mm 8.297 8.298… 8.309 8.310 14

ET-84

 0.001mm 8.397 8.398… 8.409 8.410 14

ET-85

 0.001mm 8.497 8.498… 8.509 8.510 14

ET-86

 0.001mm 8.597 8.598… 8.609 8.610 14

ET-87

 0.001mm 8.697 8.698… 8.709 8.710 14

ET-88

 0.001mm 8.797 8.798… 8.809 8.810 14

ET-89

 0.001mm 8.897 8.898… 8.909 8.910 14

ET-90

 0.001mm 8.997 8.998… 9.009 9.010 14

ET-91

 0.001mm 9.097 9.098… 9.109 9.110 14

ET-92

 0.001mm 9.197 9.198… 9.209 9.210 14

ET-93

 0.001mm 9.297 9.298… 9.309 9.310 14

ET-94

 0.001mm 9.397 9.398… 9.409 9.410 14

ET-95

 0.001mm 9.497 9.498… 9.509 9.510 14

ET-96

 0.001mm 9.597 9.598… 9.609 9.610 14

ET-97

 0.001mm 9.697 9.698… 9.709 9.710 14

ET-98

 0.001mm 9.797 9.798… 9.809 9.810 14

ET-99

 0.001mm 9.897 9.898… 9.909 9.910 14

ET-100

 0.001mm 9.997 9.998… 10.009 10.010 14

バラの販売もいたします。また特殊寸法も要望により製作いたします。

※ 仕様及び外観は改善のため予告なく変更することがあります
