コイルホース

■材質・・・ウレタン樹脂
■常用圧力・・・０．７ＭＰａ
■ホースサイズ・・・５㎜ ｘ ８㎜
★両端に袋ナット（ Ｇ１／４）付です。

呼び	最大使用範囲（㎜）	Ａ（㎜）	Ｂ（㎜）	Ｃ（㎜）	コイル 巻数
ＣＨ２００	１５００	３６０	１６０	３８	１８
ＣＨ２５０	１９００	４００	２００	３８	２４
ＣＨ３００	２４００	４４０	２４０	３８	２７
ＣＨ５００	４０００	６１０	４１０	３８	４７
ＣＨ７００	５６００	７８０	５８０	３８	６７
ＣＨ１０００	９０００	９２０	７２０	４５	８７

足長コイルホース

■材質・・・ウレタン樹脂
■常用圧力・・・０．７ＭＰａ
■ホースサイズ・・・５㎜ ｘ ８㎜
★両端に袋ナット（ Ｇ１／４）付です。

呼び	最大使用範囲（㎜）	Ａ（㎜）	Ｂ（㎜）	Ｃ（㎜）	コイル 巻数
ＣＨ２００Ｌ	１６００	７５０	１００	３８	１３
ＣＨ５００Ｌ	４３００	１０００	３５０		４４

スーパーコイルホース

■材質（内径側）・・・ウレタン樹脂
■材質（外径側）・・・難燃性樹脂Ｖ‐０
■常用圧力・・・０．７ＭＰａ
ホースサイズ・・・５㎜ ｘ １０㎜（２層式）
★両端に袋ナット（Ｇ１／４）付です。

呼び	最大使用範囲（㎜）	Ａ（㎜）	Ｂ（㎜）	Ｃ（㎜）	コイル 巻数
ＣＨ２００Ｌ	１６００	７５０	１００	３８	１３
ＣＨ５００Ｌ	４３００	１０００	３５０		４４

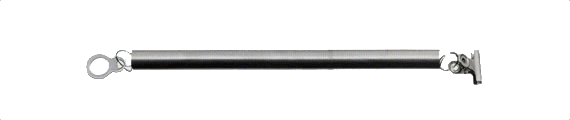

ツルーリング（ホース吊り下げ用スプリング）

呼び	全長（㎜）	最大使用範囲（㎜）	外径（㎜）	線径（㎜）	吊下げ重量（ｇ）	適用ホース
ＳＧ３００	３００	２１００	１８	１．０	２００	ＣＨ３００
ＳＧ５００	５００	４０００				ＣＨ５００
ＳＧ７００	７００	５６００				ＣＨ７００
ＳＧ１０００	１０００	８０００				ＣＨ１０００
ＳＧ３１０	３００	７００		１．５	１０００	ＣＨ３００
ＳＧ５１０	５００	１１００				ＣＨ５００
ＳＧ７１０	７００	１６００				ＣＨ７００

※ 上記製品以外にもお取扱いしています。
